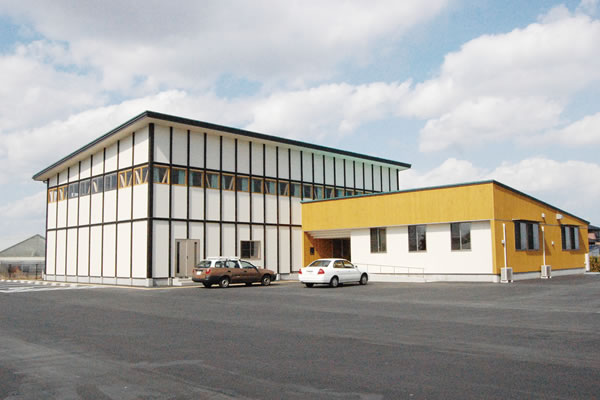

「美里町下二郷コミュニティセンター」（宮城県遠田郡美里町）
※右のサムネイルをクリックすると上の表示画像が変わります
【設計】 株式会社東北建築設計管理事務所
【施工】 新日本商事株式会社
【建物概要】 木造軸組構造
敷地面積：2,950㎡ 建築面積：568.1㎡ 延床面積：559.77㎡
【トラス概要】
ホール棟：1/10勾配の平行弦トラス
トラススパン：14.0m ＠1,150mm
会議棟：1/10勾配の片流れトラス
トラススパン：7.28m ＠455mm
【施工】 新日本商事株式会社
【建物概要】 木造軸組構造
敷地面積：2,950㎡ 建築面積：568.1㎡ 延床面積：559.77㎡
【トラス概要】
ホール棟：1/10勾配の平行弦トラス
トラススパン：14.0m ＠1,150mm
会議棟：1/10勾配の片流れトラス
トラススパン：7.28m ＠455mm

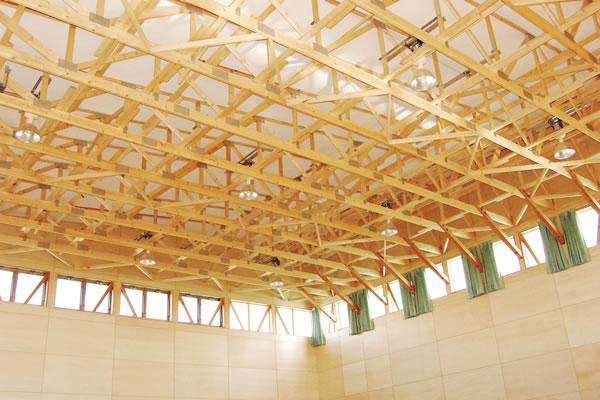

ホールは平行弦トラスの上弦材を1/10勾配を付けることで片流れ屋根として設計し、会議室は同じく1/10勾配の片流れトラスを方向を変えて設置しています。ホール内面はトラスを現しで使用し、トラスの下部の四周に明かり取りを設けているため、明るいホールが実現しています。
