「農機用倉庫」(北海道滝川市)

  • photo1
  • photo2
  • photo3

※右のサムネイルをクリックすると上の表示画像が変わります

【設計】  有限会社黒田工務店
【施工】  クリーンリフォーム折笠
【建物概要】平屋建て 木造軸組
 延床面積:165m² 高さ6m

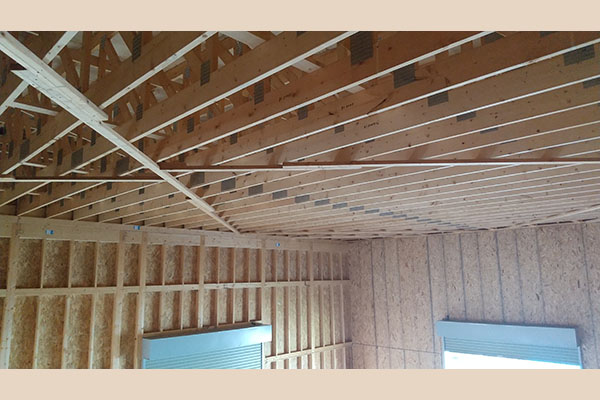

【トラス概要】 片流れトラス
 トラスサイズ:幅9.2m、高さ1.5m 勾配 5/100 ピッチ@455mm
 トラススパン:9.2m
【トラス供給会社】 株式会社イワクラ

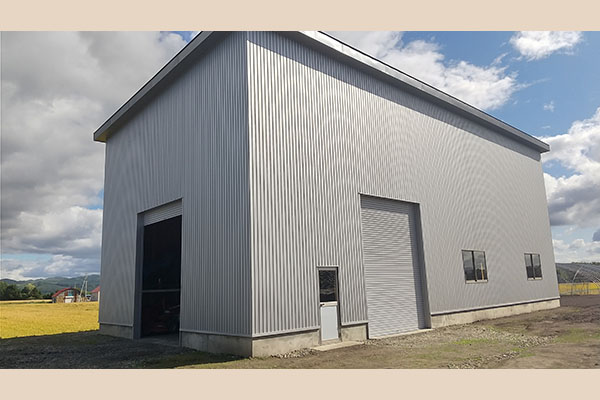

幅9.1m、長さ18.2mのシンプルな長方形の建物は支柱と梁による木構造です。年間7mの降雪量があるこの地域において、雪荷重に耐えるように設計しています。片流れトラスで作られた低ピッチの傾斜屋根を採用しています。
